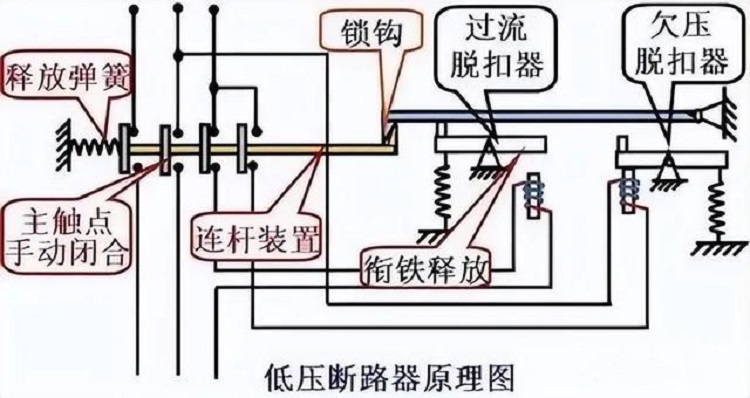

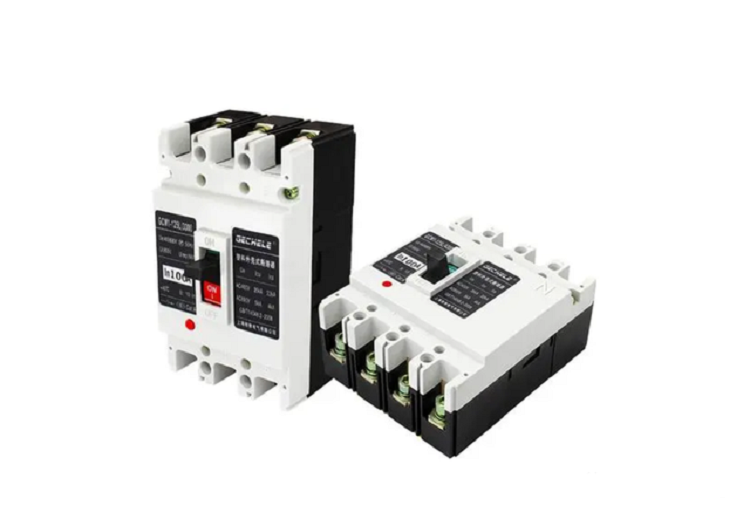

       關于斷路器的保護配合如何配合？想必不少電氣人員都是一知半解的。斷路器和熔斷器都具有短路保護及過負載保護功能。但是由于保護原理不同，斷路器是通過電流的磁效應作用于電磁脫扣器來實現對配電線路的短路保護功能，通過電流熱效作用于熱脫扣實規對配電線路的過載保護。斷路器的兩種保護功能均是對電路中瞬間電流加大的保護；熔斷器則是利用電流流經導體使導體發熱，直到熱量超過導體熔點后融化導體而斷開電路保護電器和線路不被燒壞。熔斷器的熔斷是電流和時間共同作用的結果。下面本文就給大家講一講斷路器的保護配合，希望能給大家在工作帶來一些幫助。

低壓斷路器的口訣：

1)差別較大，同設瞬，上大

2)差別較小， 上延時；

3)上下選，上下長短1.3

4)上下非，加級差，上下長2，上下瞬1.4；

5)上選下非，上短下瞬1.3，上瞬下單1.2；

6)上非下選，不合適；

7)下大上瞬，下限流，有選擇。

機智的小伙伴已經猜出。上面口訣的含義了吧?還不明白的小伙伴沒關系，下面本文給大家一句句來解釋。

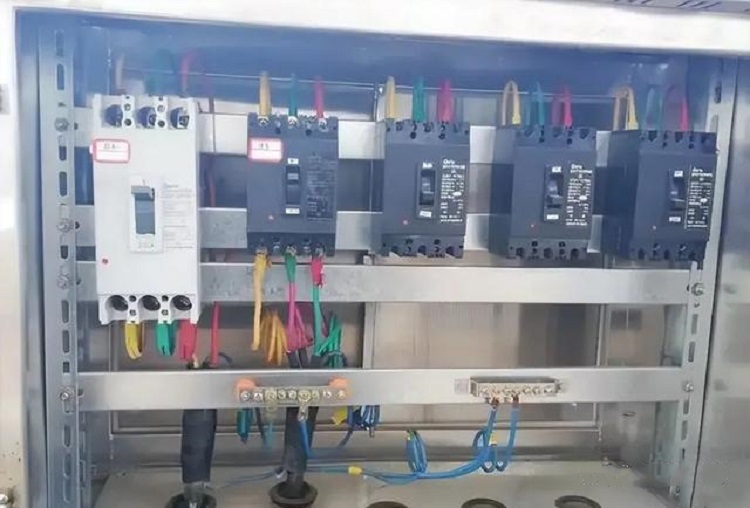

1.差別較大，同設瞬，上大的含義解析：

       當上下級斷路器出線端處預期短路電流有較大差別，且均設有瞬時脫扣器時，則上級斷路器的瞬時脫扣器整定電流應大于下級的預期短路電流,以保證有選擇性保護。

2.差別較小，上延時的含義解析：

       當上下級斷路器距離較近，出線端預期短路電流差別很小時，則上級斷路器宜選用帶有短延時脫扣器延時動作，以保證有選擇配合。

3.上下選，上下長短1.3的含義解析：

       當上下級保護電器都采用選擇型斷路器時，為保證上下級之間的動作選擇性，上級斷路器的過載長延時和短路短延時的整定電流，宜不小于下級相應保護整定值的1.3倍。

4.上下非，加級差，上下長2，上下瞬1.4的含義解析：

       上下級保護斷路器都選擇非選擇型斷路器時，應加大上下級之間的斷路器的脫扣器整定電流的級差值，一般按下述原則確定。

1)上一級保護電器的長延時脫扣器整定電流，宜不小于下一級長延時脫扣器整定電流的2倍。

2)上一級保護斷路器的瞬時脫扣器整定電流，宜不小于下級瞬時脫扣器整定電流的1.4倍。

3)未級非選擇型斷路器，其短路瞬時脫扣器整定電流應盡量小，但應躲過短時出現的過負荷尖峰電流。

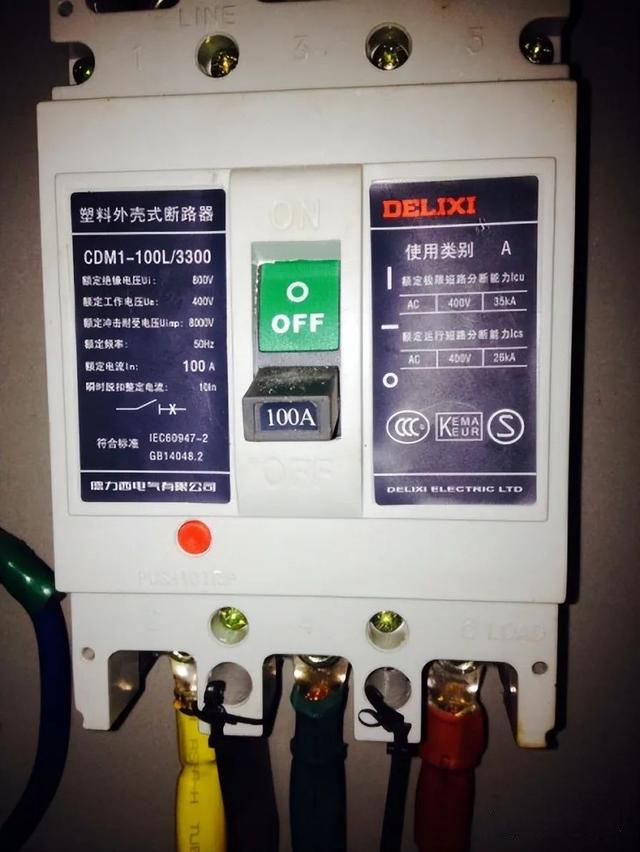

5.上選下非，上短下瞬1.3，上瞬下單1.2的含義解析：

       當上級保護是選擇型斷路器，而下一級保護是非選擇型斷路器時，應符合如下條件:

1)上級保護斷路器的短路短延時脫扣器的整定電流，應不小于下級保護斷路器的短路瞬時脫扣器整定電流的1.3倍。

2)上級保護斷路器瞬時脫扣器整定電流應大于下級保護斷路器出線端單相短路電流的1.2倍。

6.上非下選，不合適的含義解析：

       上級保護斷路器是選擇非選擇型斷路器，下級保護斷路器采用選擇型斷路器時，不能保證下級保護先動作。

7.下大上瞬，下限流，有選擇的含義解析：

       當下一級保護斷路器出口端短路電流大于上一級的瞬時脫扣器整定電流時，為保證選擇性，下級保護斷路器宜選用限流型斷路器。
