提起漏電保護開關，想必大部分電氣人員都不陌生了，漏電保護開關是我們日常生活中非常常見的一種電器產品。漏電保護開關是為了防止漏電，造成安全事故而裝置的一種開關。漏電開關的作用是當發生漏電時，動作于斷路器，使其脫扣，防止人身觸電，以達到保護的目的。隨著人們生活水平的提高，家用電器的不斷增加，在用電過程中，由于電氣設備本身的缺陷、使用不當和安全技術措施不利而造成的人身觸電和火災事故，給生命和財產帶來了不應有的損失，而漏電保護器的出現，對預防各類事故的發生，及時切斷電源，保護設備和人身安全，提供了可靠而有效的技術手段。那么漏電保護開關如何配置才能經濟適用呢？下面本文就用最直白的方式給大家講一講，希望能給廣大電氣人員一些參考。

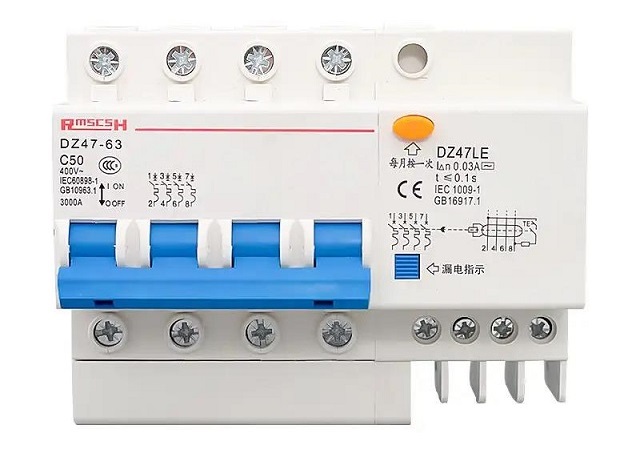

漏電保護開關是什么？我要用專業點的話來嚴謹的交代這個問題了：漏電保護開關，學名是剩余電流保護斷路器(RCD)。
相關規范條文指出，下列設備的配電線路應設置剩余電流動作保護：
1、手持式及移動式用電設備;
2、室外工作場所的用電設備;
3、環境特別惡劣或潮濕場所的電氣設備;
4、家用電器回路或插座回路;
5、由TT系統供電的用電設備;
6、醫療電氣設備，急救和手術用電設備的配電線路的剩余電流動作保護宜作用于報警。
相關規范條文指出，住宅分戶箱內除壁掛式空調器的電源插座回路外，其他電源插座回路(含立柜式空調器)均應設置剩余電流動作保護器。
需注意的是：上面提出了要在分戶配電箱內的相關的出線回路分別設置“RCD"，如此立柜式空調設一個RCD，每個插座回路也應RCD,衛生間這樣潮濕場所的照明回路也要設RCD，配置RCD數量就很多了。

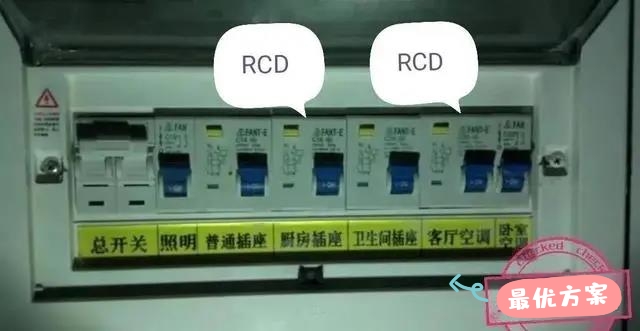

如下圖：
分開設置固然很好，可以獨立切斷故障回路，而其他回路不受影響，仍可以正常使用。
但經濟性不高，特別是住宅戶內的水電，基本都是裝修公司來負責實施，靈活性較大，也并未完全遵循相關規范要求進行施工。

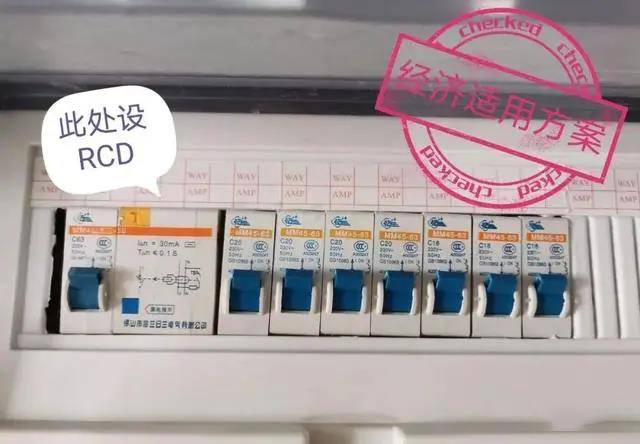

從工程設計而言，設計的范圍僅含戶內進線開關，各出線回路并不負責。那么可在戶內進線開關處設置該RCD,動作值30mA，動作時間不大于0.1s。
如此，當出現下級回路有出現單相接地故障時，會切斷戶內的所有供電。
如下圖：

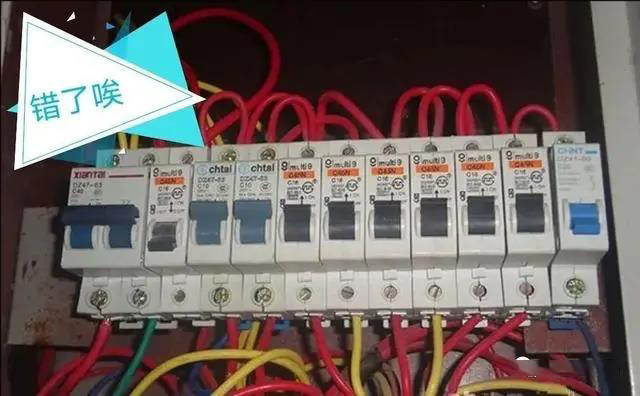

最錯誤的就是不設“漏電開關”，以后不要這么做了。
如下圖：
