PT柜對于從事電氣行業的人都不陌生，我們在做電氣工程時經常會遇到PT柜，那么PT柜是什么呢？它到底在系統中起到什么樣的作用？下面就來介紹一下PT柜。
1、PT柜概述
PT柜我們又常稱其為母線電壓互感器柜或電壓互感器柜。里面一般設置有電壓互感器一套、熔斷器一、避雷器等主要電器原件。熔斷器的保險絲為電壓互感器提供保護。電壓互感器是將高壓按一定的變比將高壓按比例轉換成低壓的裝置，使其適應儀表的電壓要求。
避雷器主要起到過電壓和防雷保護。
電壓互感器柜一般情況下采用組合式的結構，我們可根據工程的具體設計參數，配置不同類型和數量的PT。

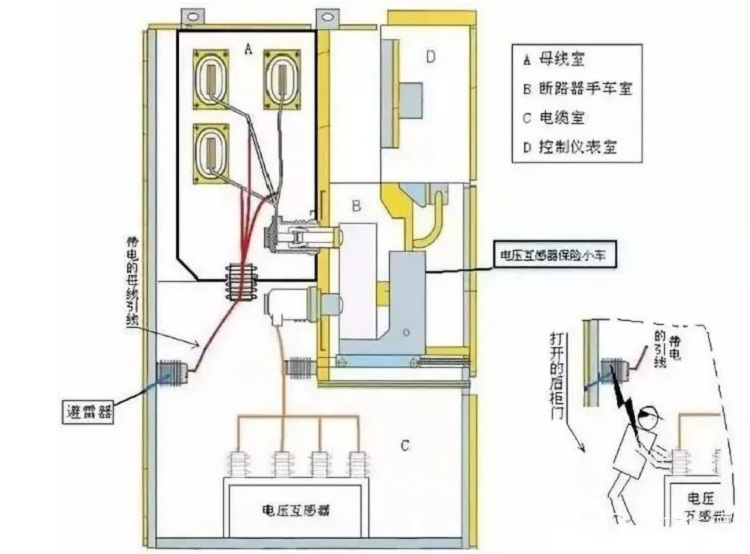

PT柜的整體結構采用可拆卸金屬鎧裝結構，設備面板上通常設有大面積的觀察口。它可以隨時觀察PT柜的運行情況。每臺PT設有一節車廂，其一、二次回路采用分接結構，實現一、二次室分離。柜體整體美觀可靠，可實現現場抽取維護。
2、PT柜的功能
（1）提供電氣系統中的測量電壓、儀器儀表電壓和保護電壓。
（2）為功率表提供測量電壓。
（3）可為相關設備提供操作和控制電源（PT）。
（4）滿足電氣系統繼電保護的需要。母線絕緣、欠電壓、過電壓、備用設備自投條件等。高壓柜屏頂電壓小母線由PT柜供電。
PT柜內有測量PT和計量PT（原來要求是要分開測量PT和計量PT，如沒有特殊要求也可以不分開，可以共用）。頂部的小母線可用于向其他高壓柜提供電源。同時為其它設備提供電源，滿足測量、計量和保護電源的電壓要求。

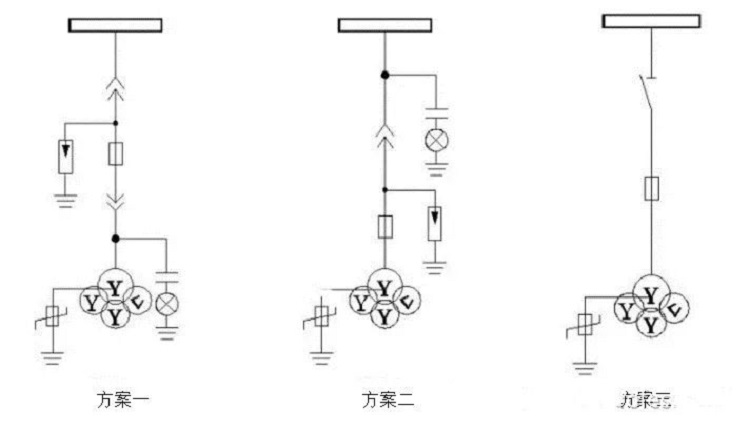

3、PT柜的常見方案
方案1和方案2是KYN28柜（手車柜）常見的方案。
方案1使用熔斷器手車，避雷器和熔斷器安裝在手車內部，PT固定安裝在電纜室下方或掛裝在電纜室后梁上，PT中性點經一次消諧器接地。
方案2使用PT手車，PT、熔斷器、避雷器、一次消諧器均安裝在手車內部，PT中性點經一次消諧器接手車摩擦接地極。
方案3是HXGN-12柜（固定柜）常見的方案。
方案3隔離開關作為PT的主開關，10kV設備隔離開關選用GN30或GN19產品，35kV設備選用GN27產品，PT固定安裝在開關柜底部，PT中性點經一次消諧器接地。
因PT柜主回路中通過的電流很?。ūＷo熔斷器額定電流選用1A≤），PT柜可以帶負荷拉動隔離開關或手車。
4、 PT接線方式

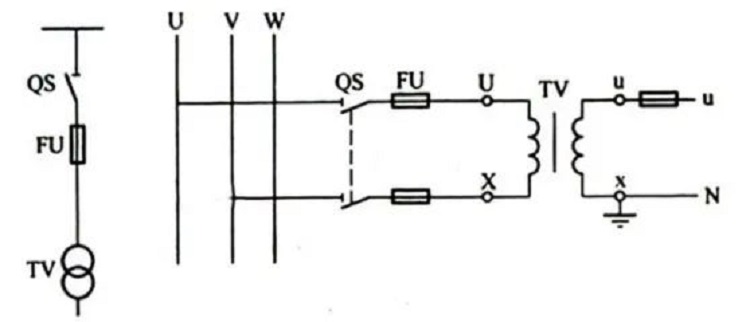

（1）用一臺單相電壓互感器來測量某一相對地電壓或相間電壓的接線方式
一臺單相電壓互感器的接線，用于對稱的三相電路，二次側可接儀表和繼電器。

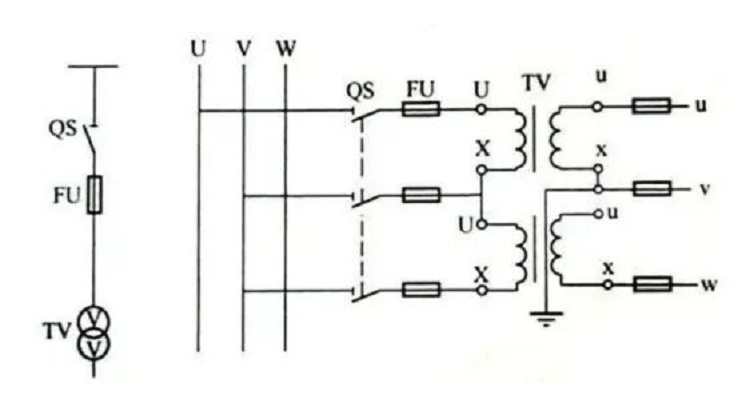

（2）用兩臺單相互感器接成不完全星形，也稱V—V接線，用來測量各相間線電壓，但不能測相對地電壓，廣泛應用在20KV以下中性點不接地或經消弧線圈接地的電網中。
V/V連接的兩個電壓互感器二次側兩個開口端之間的電壓與其一次側的兩個開口端電壓存在對應的相量關系。也就是說，二將從側兩個開口端及公共端之間的電壓也同樣滿足電源三相電壓的關系 。因此，雖然“ B相無電壓”（未施加任何電壓），輸出端的電量仍然是三相電量。

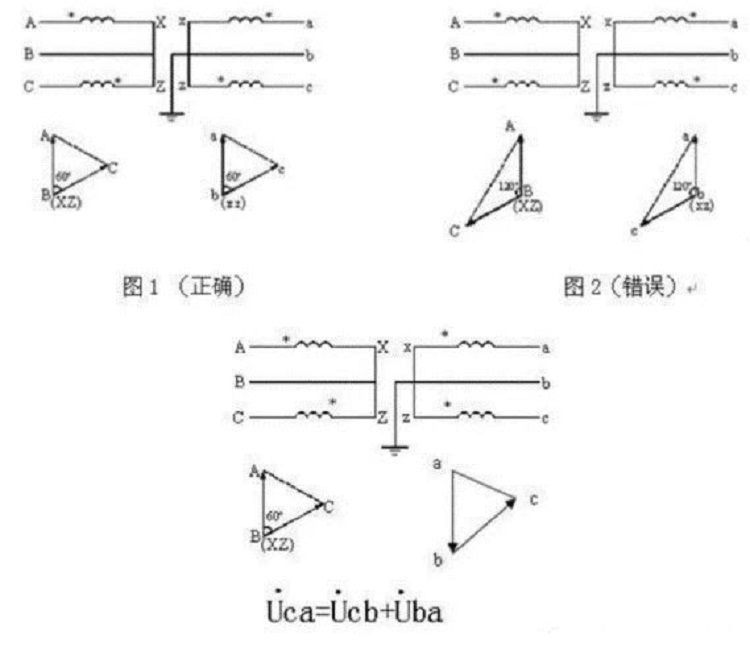

左圖是正確接線，從相量圖看三相平衡，右圖是錯誤接線，從相量圖看三相不平衡。
（3）三個單電壓互感器接成YN，yn型，可供給要求測量線電壓的儀表和繼電器，以及要求供給相電壓的絕緣檢查電壓表。
YN，yn接線方式：

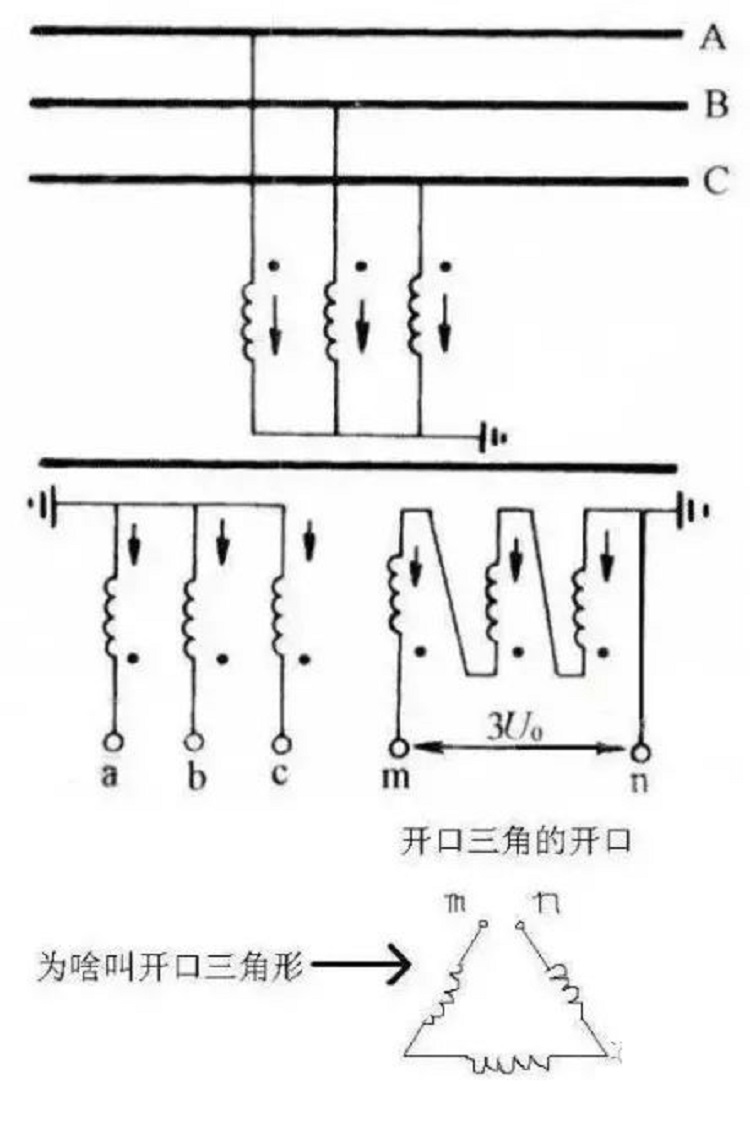

（4）用三臺單相三繞組電壓互感器構成YN，yn，d0或YN，y，d0的接線形式，廣泛應用于3~220KV系統中，其二次繞組用于測量相間電壓和相對地電壓，輔助二次繞組接成開口三角形，供接入交流電網絕緣監視儀表和繼電器用。
當三相系統正常工作時，三相電壓平衡，開口三角形兩端電壓為零，當某一相接地時，開口三角形兩端出現零序電壓，使絕緣檢查電壓繼電器動作，發出信號。
YN，yn，d0接線方式：
由三只單相電壓互感器組成星形接線時，其一次側中性點必須接地，因為電壓互感器在系統 中不僅有電壓測量，而且 還起繼電保護的作用。
當系統中發生單相接地時，系統中會出現零序電流。如果一次側中性點沒有接地，那么一次側沒有零序電流通路，二次側開口三角形線圈兩端也就不會感應出零序電壓，繼電器KV就不會動作，發不出接地信號。
對于三相五柱式電壓互感器，其一次側中性點同樣要接地。
由兩只單相電壓互感器組成的V-V形接線時，其一次側是不允許接地的，因為這相當于系統的一相直接接地。而應在二次中性點接地。
