       近年來高層建筑逐漸興起，標準也不斷提高，因此用電量大增。對不同的建筑物，其負荷等級有不同的要求，供配電也有多種方式。所以搞好高層建筑的供配電設計是一個新的課題。建筑用電負荷分級越來越細，對供配電要求也越來越高，不僅要求供電電源數量滿足要求，對電源間切換時間也提出更具體嚴格的要求，以保證建筑各用電負荷供電可靠性。因此，不同功能建筑需充分考慮其功能要求，合理確定供電方案和高低壓配電系統(電氣主接線)形式以及運行方式，確保供配電安全可靠。下面我們一起來看看供配電電源：特級、一級、二級和三級負荷適用的范圍及配電要求！

前言:

       《民用建筑電氣設計標準》( GB51348)中根據對供電可靠性的要求及中斷供電所造成的損失或影響程度分為:特級負荷(一級負荷中特別重要的負荷)、一級負荷、 =級負荷和3 E級負荷。雖然規范中把各個符合要求說得很清楚，但沒有圖示的輔助，還是很難理解。下面我們首先看一下各級符合適用的范圍。

(1)特級負荷:

下列場所的消防負荷應為特級負荷(一級負荷中特別重要的負荷)

1) 150m及以上的超高層公共建筑。

2)特級體育建筑

(2)一級負荷:

下列場所的消防負荷應為一級負荷:

1)建筑高度大于50米的乙、丙類生產廠房和丙類物品庫房

2) 一類高層民用建筑

(3)二級負荷:

下列場所的消防負荷應為二級負荷:

1)室外消防用水量大于30L/s的廠 房(倉庫)

2)室外消防用水量大于35L/s的可燃材料堆場、可燃氣體儲罐(區)和甲、乙類液體儲罐(區)

3)糧食倉庫及糧食筒倉庫

4)二類高層民用建筑

5)座位數超過1500個的電影院、劇場，座位數超過3000個的體育館

6)任一層建筑面積大于3000m的商店和展覽建筑

7)省(市)級及以上的廣播電視、電信和財貿金融建筑

8)室外消防用水量大于25L/s的其他公共建筑

除上述建筑外的建筑應按三級符合供電要求供電。明確了各級負荷的適用范圍，下面我們來重點講解各級負荷的配電要求。

(4)各級負荷的配電要求:

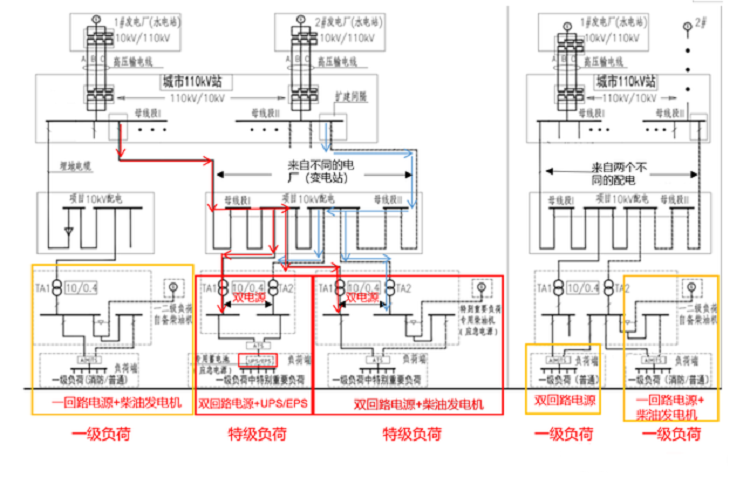

1)特級負荷

特級負荷:

1.雙回路電源(不同發電廠或變電站) +UPS/EPS 蓄電池供電;

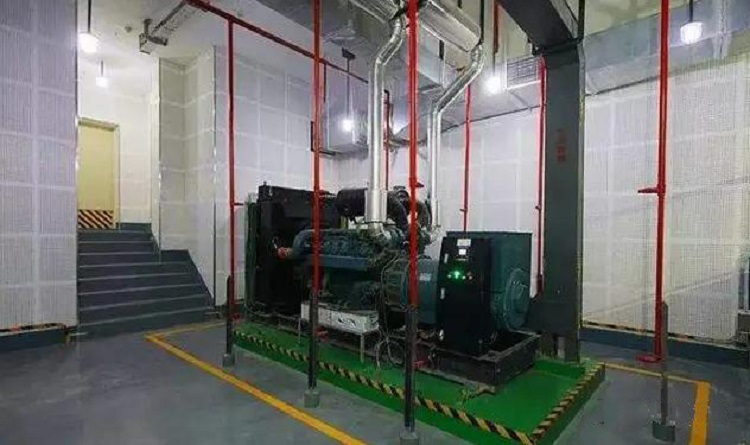

2.雙回路電源(不同發電廠或變電站) +柴油發電機供電。

對于特級負荷，其供電應符合下列要求:

1.除雙重電源供電外,尚應增設應急電源供電;

2.應急電源供電回路應自成系統，且不得將其他負荷接入應急供電回路;

3.應急電源的切換時間,應滿足設備允許中斷供電的要求;

4.應急電源的供電時間，應滿足用電設備最長持續運行時間的要求;

5.對一級負荷中特別重要負荷的末端配電箱切換開關.上端口宜設置電源監測和故障報警。

2) 一級負荷:

1.雙回路電源(不同發電廠或變電站、同一發電廠或變電站的不同電網) ;

2.一回路電源+柴油發電機。

一級負荷應由雙重電源的兩個低壓回路在末端配電箱處切換供電，另有規定者除外

注: ATS(A (M) TS)可理解為電源切換器。TA1可理解為交流接觸器，下同。

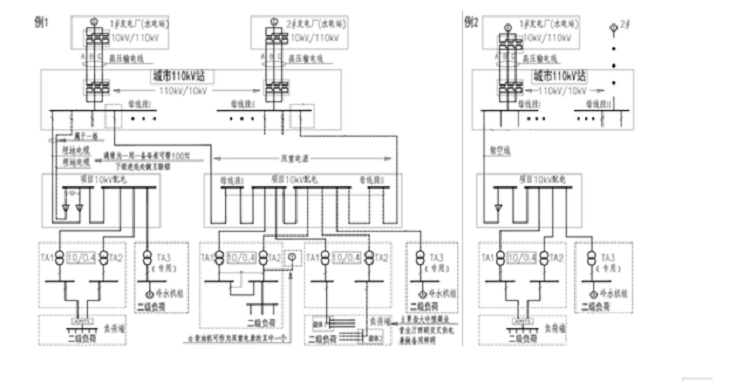

3)二級負荷的供電應符合下列規定:

1.二級負荷的外部電源進線宜出35kV、20kV 或10kV雙回線路(由一個變電所引來的兩個配出回路)供電。

2.當負荷較小或地區供電條件閑難時，二級負荷可由一回35kV、20kV或10KV專用的架空線路供電；當線路自上一級變電所用電纜引出時必須采用兩根電纜組成的電纜線路，其每根電纜應能承受二級負荷的100%且互為熱備用。

3.當建筑物由一路35kV、20kV或10kV電源供電時，二級負荷可由兩臺變壓器各引一路低壓回路在負荷端配電箱處切換供電，另有特殊規定者除外。

4.當建筑物由雙重電源供電，且兩臺變壓器低壓側設有母聯開關時，二級負荷可由任一段低壓母線單回路供電。
