電機保護器，本質就是集成了電機的保護電路和器件，保護電路主要由欠壓保護、過流保護、短路保護等組成，對于無刷直流電機，有控制器，在控制器里邊集成保護器，所以一般就是一些霍爾元件，穩壓管，運放，電阻，電容，三極管等器件，可以從電路上去理解的。今天就給大家詳細介紹一下。
我們先了解一下電動機綜合保護器的原理，它是由三相電流互感器、檢測、放大、延時、調整電路和執行繼電器組成，當檢測電路檢測到電流互感器感應的電流缺相或大于設定值時，經放大器放大，使繼電器動作，繼電器觸頭串接于交流接觸器線圈供電回路中，繼電器動作后使交流接觸器斷電，起到保護電機作用，延時電路用于避開電機起動電流，調整電路用于根據被保護電機工作電流精確設置動作電流。簡而言之，電動機綜合保護器就是通過內部的電流互感器檢測電路中的電流信號，保護電路通過對電流信號的分析，確定是過流、三相不平衡還是缺相，從而達到保護的目的，原理就是零序互感器不平衡就切斷回路，連接的交流接觸器會斷開進而保護電機。

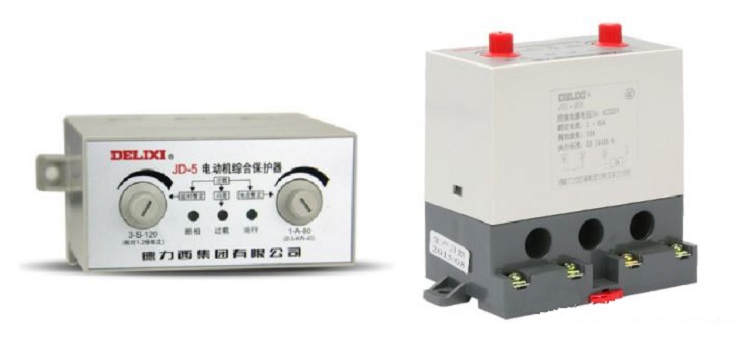

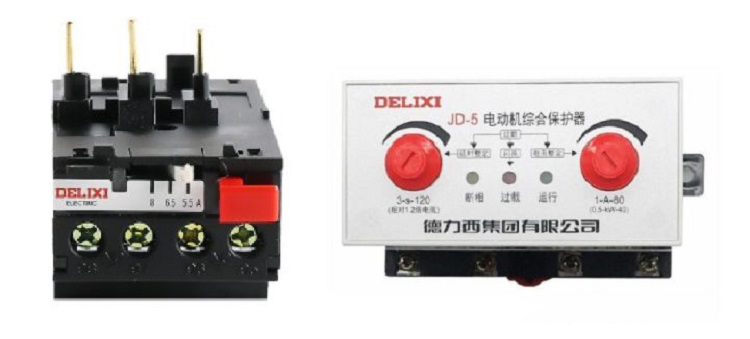

下面我們以德力西的電動機綜合保護器為例進行講解。這是德力西JD-5系列電機綜合保護器，從上面的斷相指示燈、運行指示燈、過載指示燈示燈可以看出，它有斷相和過載保護，能有效的保護電機。上面還有設置起動延時和額度電流的旋鈕，進行延時時間的設置和額度電流大小的選擇，底座附近還有三個孔，是它的電流互感器，接線時注意交流接觸器的出線端要從這三個孔穿過去，再接到電機的UVW端子（或者斷路器出來的線從綜合保護器這三個孔穿過去再接到交流接觸器的進線端），就能感應出電機的電流大小。A1 A2是綜合保護器的看著電源輸入端，需要提供工作電壓，95 96是它的常閉觸點，一般接交流接觸器線圈KM，把它串聯到交流接觸器的線圈回路當中，就可以控制交流接觸器的動斷來保護電動機。

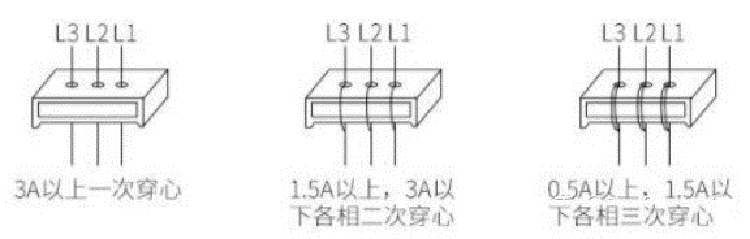

對于電流互感器的穿心接線，主電路三相線穿過綜合保護器的三個孔，一般也有規定，電流大小是3A以上是各相一次穿心，1.5A以上，3A以下各相二次穿心，0。5A以上，1.5A以下各相三次穿心。

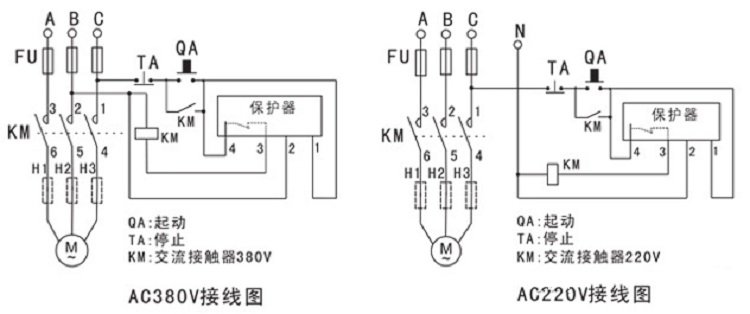

下面我們就看一下自鎖電路的電動機綜合保護器的具體接線圖，下面兩種接線方法都是可以的，可以收藏起來備用哦~
