       提起配電箱，想必大部分人都不陌生了。配電箱在生活中是常見的電器設備，是在低壓供電系統末端負責完成電能控制、保護、轉換和分配的設備。經常遇到學員這樣問的，應該如何確定配電箱尺寸？其實學習都需要一個過程。從變配電室，低壓配電室到電井，以電井尺寸確定來說，細究，是要按實際內容排布的，有多少多大的配電箱，多少多大的橋架，間距多少，然后電井尺寸就出來了。橋架多大，是看橋架內多少根多大的導線，導線多大，多少根，再進一步根據實際項目情況確定。配電箱尺寸同樣需要知道配電箱內部具體情況，多少個多大的開關。不明白也不要緊，我們繼續往下看就基本明白了。

01 配電箱的規格型號簡介

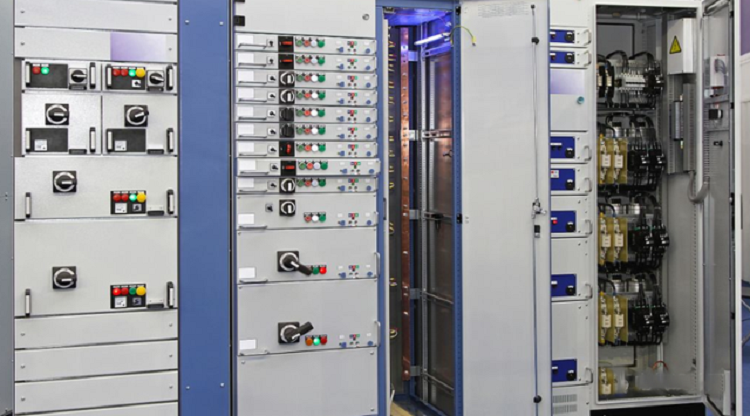

       配電箱規格型號有很多，-般不同的廠家都有自己的型號。國產型號有MLS、GCs、GCK GGD等，國外廠家ABB有MD190，MNS, ArTu、Blokset、8PT等等。

       一般來說高比寬多100mm,厚度最低為200，以50mm為單位進級，最厚不會超過400mm，實際規格以外觀協調為準，沒有國標可以規范的。確定配電箱尺寸要考慮實際情況，看實際接線圖和布線情況。

02 配電箱規格型號表示的含義

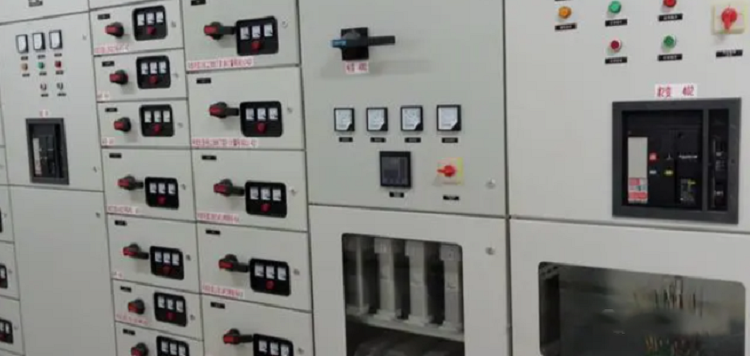

第一位：P-開啟式低壓開關柜，G-封閉式低壓開關柜。

第二位：G-固定死，C-抽出式，H-固定、抽出混裝式。

第三位：L(或D)-動力用，K-控制用，S-森源電氣系統。

03 常見配電箱尺寸

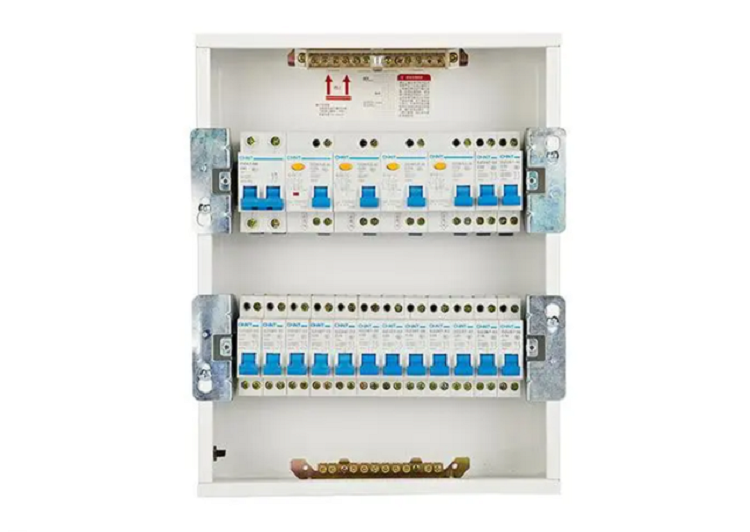

       市場上常見的家用配電箱尺寸有: 110mm*160mm*8mm、150mm*170mm*8mm、200mm*210mm*9mm、230mm*240mm*9mm、280mm*280mm*9mm、280mm* 370mm*9mm；280mm*420mm*9mm、280mm*460mm*9mm、470mm*210mm*9mm、 470mm*370mm*9mm、470mm*420mm*9mm、580mm*370mm*9mm、390mm*630mm*9mm等。

眾多尺寸，可根據實際需要進行選擇。

04 配電箱尺寸確定方法

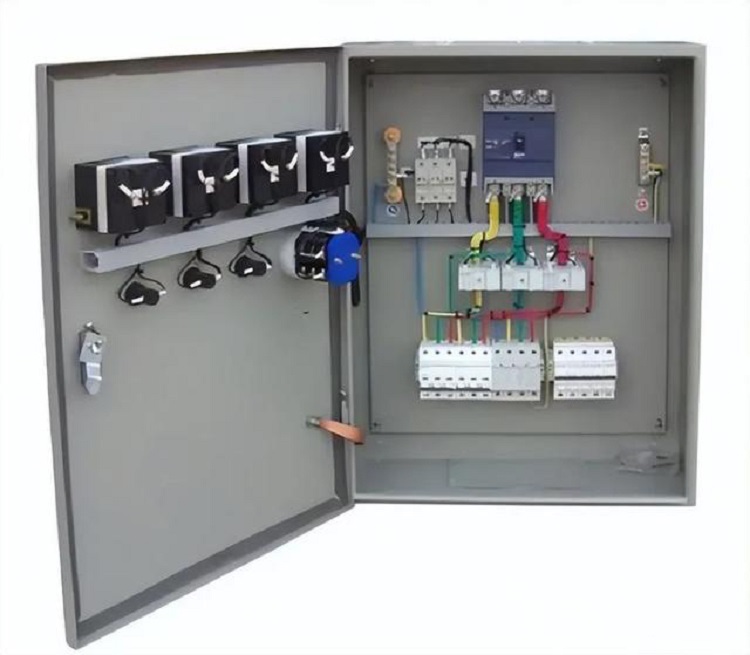

1、當電箱只是照明電箱或者小動力時，進線小于10平方時，如果開關位數小于20位時，開關寬度尺寸加起來再每邊加20MM就為電箱寬度，高度為開關高度加40MM，深度為開關最大深度加10MM。

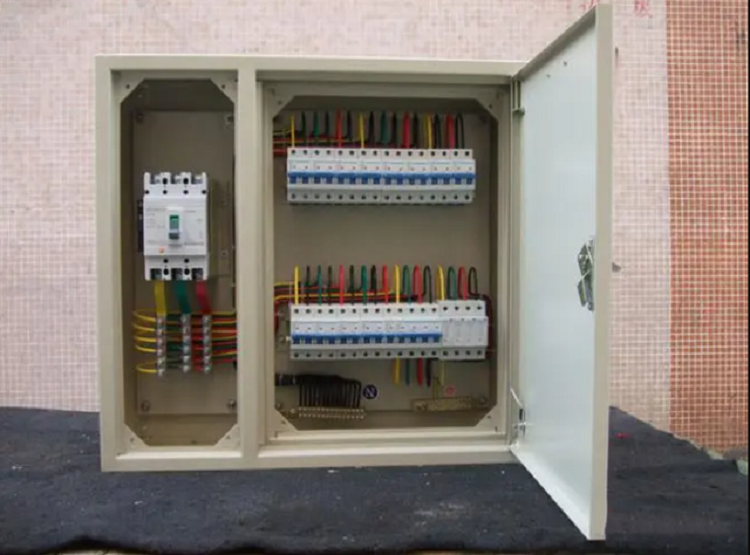

2、當電箱為動力電箱時，或動力照明電箱時,算法基本與上面相同，不過當進線大于10平方時，要考慮進線的彎曲半徑一級接線端子要預留足夠的空間進線，當兩排布置開關時，應考慮開關的布線走線。

3、當然電箱尺寸沒有定論的，要考慮實際的安裝，要看實際接線圖和考慮如何安排開關布置一級開關的走線。如果是工業配電箱需要根據施工現場環境、溫濕度等條件去選擇,可以跟廠家定制,畢竟工業用配電箱要求要比家用配電箱高得多。

4、若電路全是微型斷路器，可根據位數(每位18毫米)確定，PZ系列配電箱有固定尺寸，回路超出80位可在圖紙標識甲方確定(字樣)，設備控制箱標識設備自帶，進線大于185mm2，輸出大于2路盡量選用柜式等。
